雙吸泵選型,雙吸泵選型方式

一、雙吸泵設計方案材料

   比如一個污水處理廠為一灌渠引水渠的灌溉站，設計方案總流量為1.6m3/s,渠底坡降！:1/6 000，底寬b為2.1米，邊坡系數m=1.5，比降n=0. 025，zui高運行水位192.4m,zui低運行水位191.7 m。

進蓄水池設計方案水位192.18 m,zui高運行水位192. 58 m,zui低運行水位191. 58m。出蓄水池設計水位217. 48 m，zui低運行水位217. 18 m。場址處土壤層為黏土壤，干密度12. 74～16. 66kN／m3，濕密度17. 64 kN/m3，黏結力19. 6 kN/m2，土壤層內摩擦角25°，路基容許承載能力[P]=215.6 kN／m2。澆灌時節zui高溫度39℃，zui高溫度25℃。冬天zui低溫度-8℃，凍土壤層薄厚0.3M。水資源邊有朝南北方向道路歷經，道旁有10 kV高壓電線，供電系統容積充足。本地關鍵有砂石料、黃沙水泥等建筑裝飾材料可儲存。

二、依據雙吸泵選型標準按以下次序開展

   雙吸泵選型1．明確雙吸泵的設計方案總流量

   依據設計方案總流量挑選相匹配的雙吸泵產品，所采用的雙吸泵商品總流量只有超過設計方案總流量不可以低于設計方案總流量。

   2．明確雙吸泵設計方案水泵揚程

   設計方案水泵揚程H=H凈h損。式中H凈為出入蓄水池設計方案水位差，即217.48 – 192.18=25.3

( m)，h損為管道阻力，按0.2H凈估計，則H=25.3 0. 2x25.3=25. 3 5. 06=30.36

(m)。

   3．明確泵的種類計劃方案

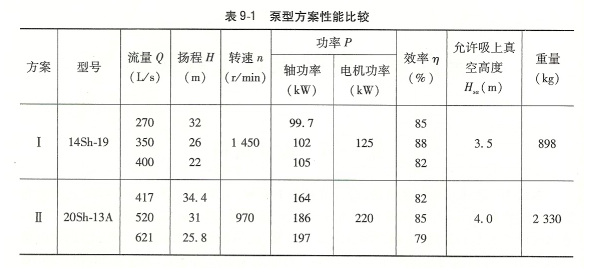

   根據污水處理廠設計方案總流量1.6 m3/s和設計方案水泵揚程30.36 m，決策采用雙吸離心水泵。查離心水泵資料中的離心水泵特性表得14 Sh一19與20Sh-13A二種泵型均符合規定，做為計劃方案開展較為，它們的特性如表9一l所顯示。

   4．明確數量及計劃方案較為

   根據污水處理廠設計方案總流量1.6m3/S，主閥數量宜為3~9臺。用表達式i=Q站／Q泵明確二種泵的種類所需數量。14 Sh -19型泵i=1.6/0. 35=4.6（臺），取5臺；20Sh-13A型泵i=1.6/0.52=3.1（臺），取3臺。二種泵的種類計劃方案較為見表9—1。

 二種計劃方案較為，雙吸泵選型采用5臺145h-19型泵計劃方案，盡管數量較多，基礎設施投資很大。且安裝高度小，對水泵房的自然通風排熱有不好危害，但它的發電機組重量較輕，便于維護保養和維修，數量較多，總流量產生變化時，適應能力較強，供電穩定性好，澆灌保證率高。兩相較為，各有利弊。設計方案雙吸泵選型決策采用5臺14Sh -19型泵這一計劃方案。

液位儀比泵低提議采用自吸水泵商品適合，似水里邊帶有很多的臟物提議采用污水泵產品系列適合。
