水泵性能曲線,水泵效率曲線,水泵效率

  水泵的性能主要參數，意味著水泵的性能。但各性能主要參數并不是獨立的、靜止不動的，只是互相和互相制約的。針對特殊的水泵，這類和制約具備一定的周期性。他們中間的變化趨勢，一般用曲線表明，稱作水泵性能曲線。水泵性能曲線是根據實驗方式繪制的，也稱之為試驗性能曲線。一般將水泵的轉速比n做為變量定義，水泵揚程H、電機功率P、效率η和容許吸上真空泵高寬比H,或必不可少空蝕容量（NPSH）r隨總流量Q而轉變的關聯繪圖成Q-H、 Q-p，、Q-η、Q-H，或Q-（NPSH），曲線。
   充足掌握水泵的性能，了解性能曲線的特性，把握其變化趨勢，對有效型號選擇配套設施、恰當明確水泵的安裝高寬比、調整水泵運作工作狀況、提升污水處理廠的創新管理等極其重要。
 一、Q-H水泵性能曲線

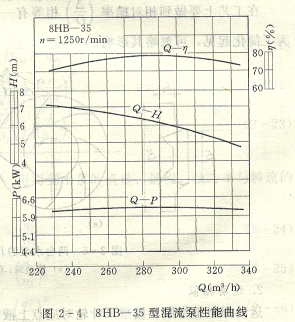

 如圖2 -2-圖2-4所顯示，他們各自為12Sh-6型雙吸離心水泵、100ZLQ-10型混流泵及8HB-35型混流泵的試驗性能曲線。

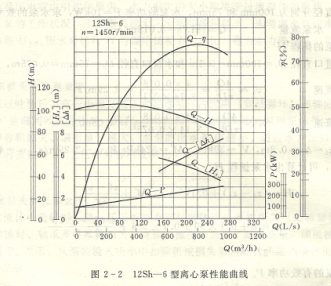

圖2 - 2  12Sh--6型抽濾水泵性能曲線
   從圖上能夠看得出三種水泵的Q- H曲線全是降低的曲線，即水泵揚程伴隨著總流量的提升而慢慢減少。相對于水泵zui率點的各主要參數，即是水泵出廠銘牌上列舉的數據信息。在該點上下一定范疇內，歸屬于效率較高的路段，在水泵樣版或使用說明中，用兩根豎的波型線標明，稱之為水泵的率段，又被稱為水泵的區。
   離心水泵的Q- H曲線降低較輕緩，當Q為零時，水泵揚程zui高。混流泵的Q-H曲線下做地區．并且很多混流泵在其設計方案總流量的40%～60%時發生轉折點，它是一段不好的工作地區，運作時要繞開這一地區。當總流量為零時，水泵揚程為zui大值，約為額定值水泵揚程的二倍。
混流泵的 Q- H曲線接近離心水泵與混流泵中間。
   二、O-P水泵性能曲線

   離心水泵的Q- P曲線是一條升高的曲線，即電機功率隨總流量的提升而提升。當總流量為零時，電機功率zui小，約為設計方案電機功率的30%。混流泵的Q-P曲線是一條降低的曲線，即電機功率隨總流量的擴大而減少。當總流量為零時，電機功率zui大。在小總流量區，Q-P曲線也發生轉折點。混流泵的Q—P曲線較為平整，當總流量轉變時，電機功率轉變較小。

 從電機功率隨總流量轉變的特性得知，離心水泵應閉閥運行，以減少發動機運行負荷。混流泵則應開閥運行，一般在混流泵出水口道上不允許安裝截止閥。

三、Q-η水泵性能曲線

 三種水泵Q-η曲線的趨勢分析都是以zui率點向兩邊降低。雙吸泵的效率曲線轉變較為輕緩，區范疇較寬，應用范疇很大。軸流式水泵的效率曲線轉變較陡，區范疇窄小，應用范疇較小。混流泵
的效率曲線接近離心水泵和混流泵中間。
   四、Q-H，或Q-（NPSH），水泵性能曲線

   Q-H。或Q-（NPSH），是表符水泵吸濕性能的兩根曲線，但二者的變化趨勢不一樣，前面一種是一條降低的曲線；后面一種針對混流泵在相匹配于zui率點處是具備zui小值的曲線。
