永磁電機離心水泵,永磁電機潛水泵,永磁電機潛水泵原理

永磁電機離心水泵主要特點是凈重粘士，一臺總流量400M3/h、水泵揚程6米、電機輸出功率18.5KW的永磁電機潛水泵凈重僅有35KG上下，使使用人挪動安裝十分便捷。

下邊融合圖下以落實措施例對永磁電機潛水泵進一步敘述永磁電機潛水泵原理，參照?qǐng)D1-6：

   永磁電機潛水泵，包含泵殼，泵身體設定有驅動器電機5，上述驅動器電機的電機軸14上安配有一個之上的軸流式風機葉輪1，上述驅動器電機為直流電有刷電機快速永磁電機或快速稀土永磁同歩電機。軸流式風機葉輪1根據電機軸推動轉動，并促進流水噴出來。軸流式風機葉輪1選用不銹鋼板材鍛造或不銹鋼板沖壓模具電焊焊接而成，能融入大流量的特性；進、排水口和泵殼規格基本一致。

 上述的軸流式葉輪，能夠是三葉，四葉或五葉、六葉構造。

永磁電機潛水泵框架圖以下

   永磁電機潛水泵原理以下：

永磁電機潛水泵的電機轉子上配有稀土永磁磁瓦，稀土永磁磁瓦為表貼式或內藏式。

甄選地，上述快速稀土永磁同歩電機的電機定子電磁線圈構造為集中型或分布式系統。

驅動器電機5的電機軸下方和帶座軸承中間設定有磁推力球軸承4，上述磁推力球軸承包括永磁體I和永磁體II，永磁體I懸建在永磁體II上邊，且二者相對性面的旋光性同樣磁性相斥；永磁體I固定不動在電機軸下方，永磁體II固定不動在帶座軸承上。

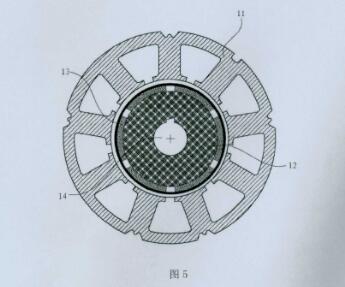

  集中型繞阻定電機轉子如圖所示5所顯示，

稀土永磁有刷電機同歩電機的電機定子ll構造，電機的電機定子II的槽數為3的倍數，電機軸14外有磁瓦，電機的電機轉子12表層貼磁瓦13。磁瓦選用塑料防靜電鑷子磁瓦或別的永磁體。為了更好地磁瓦的制做和方便使用，磁場數常取4、6、8極。分布式系統繞阻電磁線圈按正弦波形遍布，多肽鏈、交叉式或疊式依據槽數或極少數來決策，電機定子用的原材料上放冷軋矽鋼片，電磁線圈按快速設計方案。

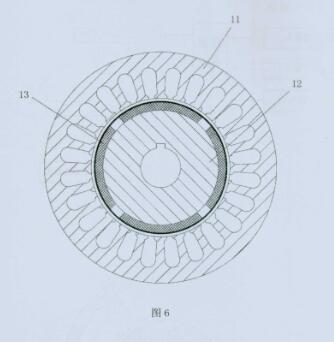

 永磁電機分布式系統繞阻定電機轉子如圖所示6所顯示。

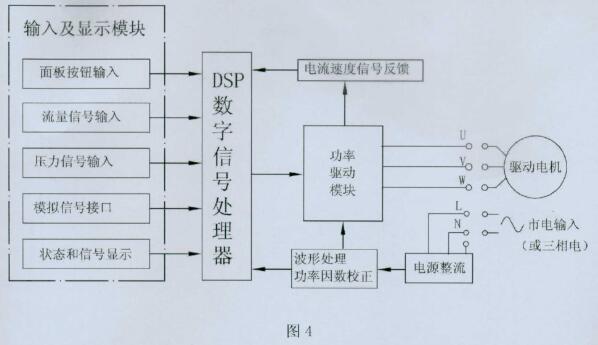

 上述的直流電有刷電機快速稀土永磁或快速同歩電機裝有控制板，上述控制板包含鍵入及表明控制模塊，用以總流量及工作壓力以及他信號檢測鍵入和表明設置；開關電源整流器，其用以將電壓經整流器過濾成直流電，為控制板和電機給予開關電源；DSP數據信號轉換器，其用以接受外部的鍵入數據信號，并對各鍵入及意見反饋的數據信號開展剖析、較為和解決，并輸出各種各樣操縱數據信號至輸出功率驅動器控制模塊，使泵做到恒流源恒流電源工作中； 及其輸出功率驅動器控制模塊，其可控于：DSP數據信號轉換器，輸出功率驅動器控制模塊用以驅動器電機工作中。

 鍵入及表明控制模塊包含液位傳感器、空氣流量計，液位傳感器、空氣流量計能裝在泵殼的過流道內或管路上；開關電源整流器一部分將電壓(單相電或：相)經整流器過濾成直流電；控制板載入永磁電機潛水泵所規定的各種各樣管理程序，永磁電機潛水泵就完成智能化系統工作。電機的工作情況等由DSP數據信號轉換器操縱的功率模塊驅動器，輸出功率驅動器控制模塊促進直流電無刷電機，另外將電機工作時的相位差、工作電壓、電流量等數據信號意見反饋至DSP數據信號轉換器開展解決，再操縱功率模塊工作中。

在控制板控制面板上有多個表明窗，用于表明工作壓力、轉速比及其當今工作情況下的開關電源電壓和工作電流量及其常見故障編碼等，方便快捷和檢修。本控制板還會有輸出功率因數校正等作用，確保本產品具有優良的功率因素。

 電機控制系統選用高頻率引入法的稀土永磁同歩快速電機無感應器控制系統，解決了傳統的基波信息內容檢驗、識別的處理方法；根據數據解決電源電路精確追蹤到電機轉子部位；這類操縱方式 完成的無相位傳感器變速系統軟件，比一般電流量閉環控制、速率閉環控制系統要優異合理。無論運作在低速檔或是快速，這類自檢驗方式 都可以非常好地追蹤電機電機轉子具體部位，得到非常好的追蹤精密度。再融合DSP數據控制回路對數據信號開展解決、辯識、追蹤操縱輸出功率輸出等有關的電源電路，完成對有刷電機稀土永磁快速同歩電機的各種各樣操縱。驅動器電機的操縱方法還能夠用別的基本原理的，如波形控制理論，正弦波形控制方法，電流量閉環控制法，速率電流量雙閉環控制系統，及其別的控制器設計理論、神經系統模塊自操縱，響應式技術性操縱等。

 控制板能對工作壓力數據信號核對操縱，調整頻率，使控制板對泵具有先恒流源工作中，對總流量數據信號核對操縱，使控制板具有恒流電源工作中，及其多時間段工作中等的各種各樣工作模式，還可根據數字端口號與互聯網技術引進開展遠程控制操縱。

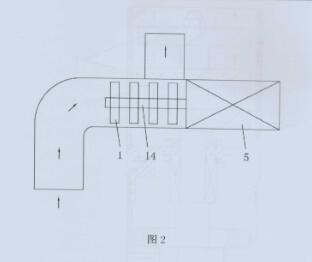

 永磁電機離心水泵能夠是立柱式的井用潛水泵，還可以是如圖2所顯示的非深潛的立式的泵。

 永磁電機潛水泵葉輪

基本的潛水軸流泵（必須掌握能夠查看潛水軸流泵）的水泵揚程很低，一般是一樣直徑的離心式泵的百分之十幾，因此在基本運用的泵上沒法選用軸流式方式的泵。本永磁電機離心水泵轉速比是7200轉／分上下的快速，那樣高的轉速比下軸流式一級葉輪的水泵揚程與同規格型號的離心水泵水泵揚程相仿，但總流量比離心水泵變大許多。離心水泵的葉輪是流水從葉輪管理中心進到，經葉輪流道向心力出來，到下一級葉輪時經180度拐彎，那樣一級一級累加上來，多級別的離心水泵如深井泵，水流經每一級的葉輪全是那么一個180度的拐彎，水路如好幾個“弓”字型，那樣在水力發電變換上的高效率就低。永磁電機潛水泵的葉輪是徑向的，沒有這么多的拐彎，高效率當然就高了。再再加上用的電機是快速的直流電有刷電機快速永磁電機或快速稀土永磁同歩電機，因而，這混流泵就比基本離心式風機葉輪的泵高效率許多，泵體積重量比基本離心式泵少了許多容積同比減少l／5之上)。也彌補了低水泵揚程大流量的快速離心水泵的空缺，完成中小型潛水泵及離心水泵的大流量，是大流量泵運用的一個新的行業。

   上述的快速有刷電機稀土永磁同歩電機包含直流電有刷電機電機、稀土永磁有刷電機電機，又因?yàn)橄⊥劣来烹?/span>機有恒轉速比的同歩作用，又被稱為稀土永磁有刷電機同歩電機。

  本永磁電機潛水泵與目前選用溝通交流多線程電機的混流泵對比，不管從體積重量、高效率或是運用場所都發生了壓根的轉變，它能夠運用于各種各樣場所；與選用離心式風機葉輪的潛離心水泵及臥式離心泵對比，它是一種率大流量的新式泵。是一種之前不曾見過的全新升級概念的泵。本永磁電機潛水泵因?yàn)檫x用快速有刷電機同歩電機，具備環保節能、可智能化系統程序流程控制、體型小，重量較輕等優勢。

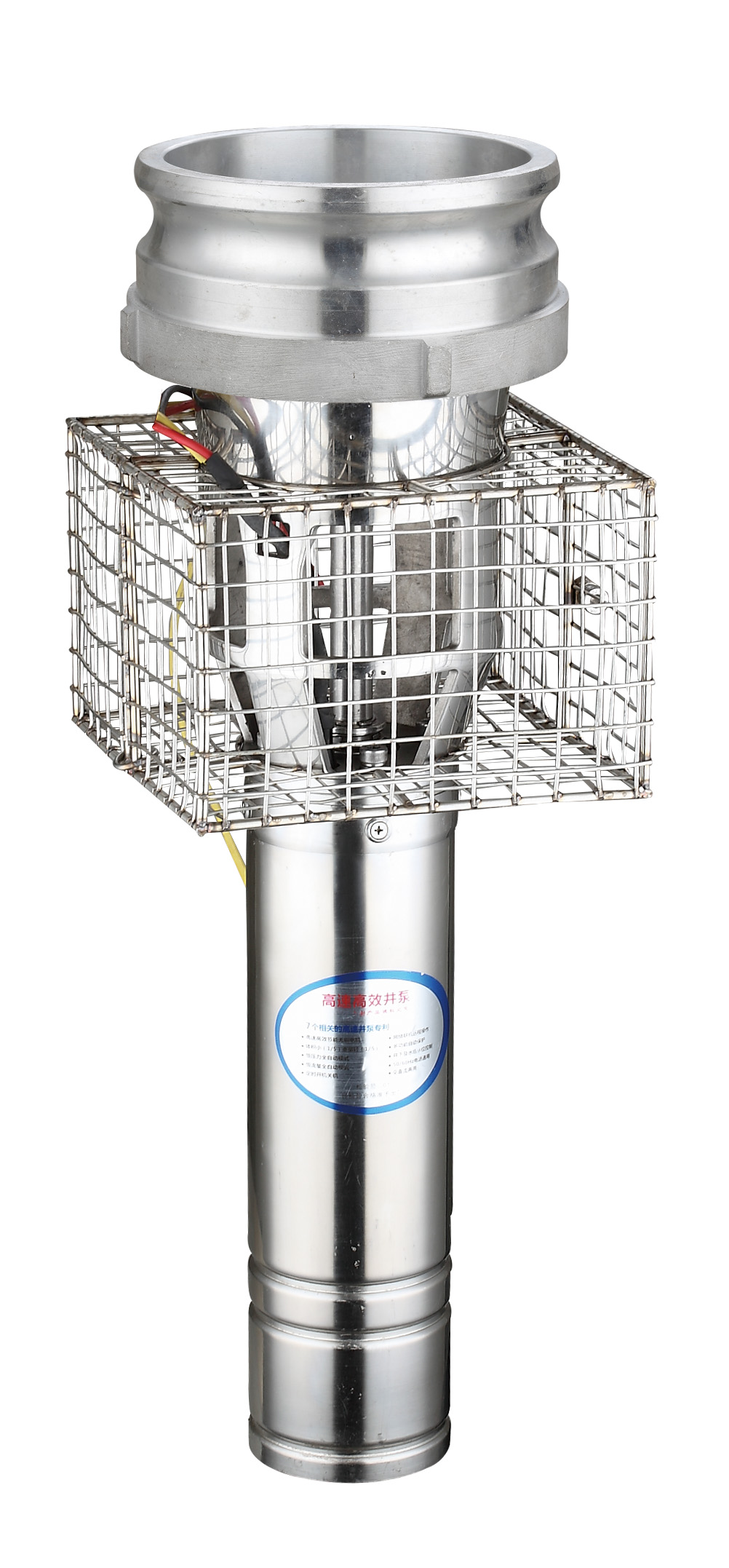

鋁合金型材稀土永磁潛水泵實體圖

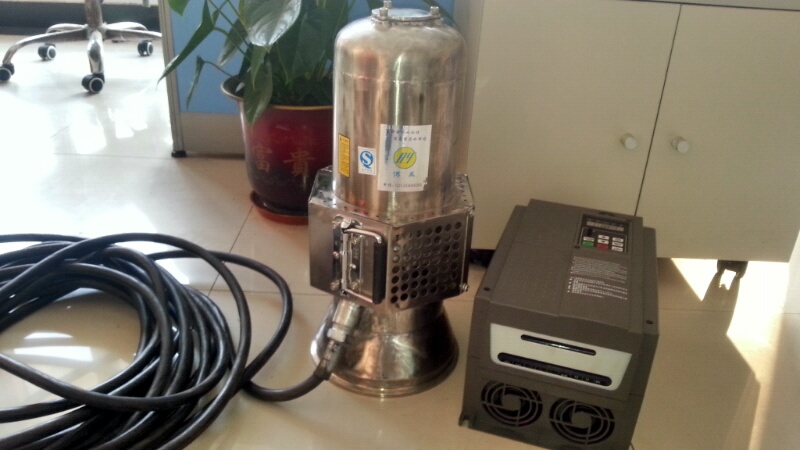

不銹鋼板永磁電機潛水泵實體圖

永磁電機潛水泵技術參數表

永磁電機潛水泵主要分為不銹鋼材質制作而成的不銹鋼潛水泵和鋁合金材質制作而成的永磁鋁合金潛水泵，還可以采用鑄鋼材質制作而成。
